用途:

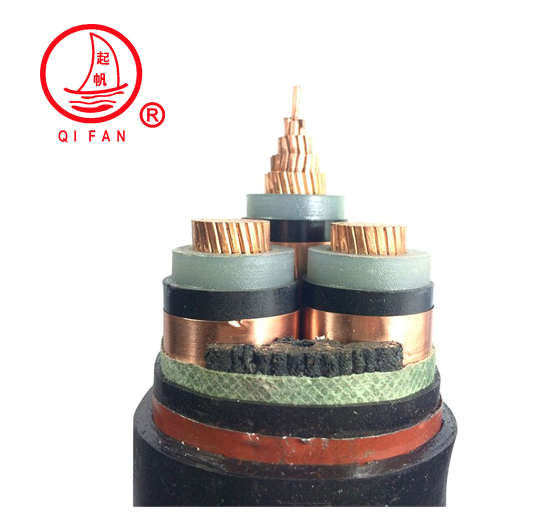

起帆高压电缆用于额定电压1.8/3KV、3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/30KV、21/35KV、26/35KV输配电系统。
执行标准:GB/T12706-2008
详细指标参数请参照起帆电力电缆技术手册
http://book.yunzhan365.com/jgbw/oefz/index.html
使用特性:
1、电缆导体的长期允许工作温度为≤90℃。
2、短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。
3、电缆的敷设温度:≥0℃,低于0℃时必须预先加温。
4、敷设时电缆的允许最小弯曲半径为:
单芯电缆:20(D+d)±5%
多芯电缆:15(D+d)±5%
其中,D,d分别为电缆及导体的实际外径。
5、电缆运行中,严禁长时间过负荷运行。
电缆的运输、储存:
1、严禁电缆盘直接由车上推下。
2、严禁将电缆盘平放搬运、存储。在运输、安装或运行中,应防止电缆损伤。
3、电缆盘只允许短距离滚运,滚运方向必须顺着电缆盘上箭头指示的方向。
电缆的施工、安装:
1、敷设前必须对电缆进行验收试验,合格后方可安装。
2、电缆的敷设温度:≥0℃,低于0℃时必须预先加温,电缆敷设不受落差影响。
3、除防水电缆外,不应长期放在水中。高寒地区电缆应敷设在冻土层以下。
4、电缆敷设时,应从盘的上端引出,严禁电缆在地上拖拉、摩擦,引起损伤。
5、非铠装电缆不能承受机械外力,应敷设在管道、隧道中或者室内,铠装电缆可直接埋地。
6、采用穿管敷设时,管道的内径应大于电缆外径的1.5倍;交流单芯电缆不得单独穿入钢管中。
代号说明:
ZR-阻燃电缆 NH-耐火电缆 WDZR-低烟无卤阻燃电缆
FS-防水电缆 GZR-隔氧层阻燃电缆 WDNH-低烟无卤耐火电缆
H-耐寒电缆 GNH-隔氧层耐火电缆 FYS-环保型防白蚁、防鼠电缆
GWDZN-隔氧层低烟无卤阻燃耐火电线
