一、风能电缆产品简介
风能电缆又称风力发电电缆，不仅要满足普通电缆的性能，还要具有柔软频繁扭转（适应风力发电机的自动偏航对风）、超强垂直抗拉（适应风力发电机的垂直悬空敷设）、耐酸碱耐盐雾腐蚀即耐海水腐蚀（适应在海上风力发电机的电力连接时）的基本特性，由于我国北方风力资源丰富，风力发电机在我国北方安装较多，北方地区气候较寒冷，且昼夜温差较大，因此风力发电风能电缆还需要有着极高的抗寒性能。
二、常见风能电缆适用范围
额定电压1.8/3kV及以下风力发电用耐扭曲软电缆适用于并网型风力发电机组的电力传输及电气控制，特别适宜安装于跨接机舱与塔筒之间需要承受频繁扭曲要求的特殊部位，主要用于发电机定子绕组、转子绕组至地面升压变压器间的电力传输。
三、风能电缆常用电缆型号、额定电压及名称见下表
型号 | 额定电压 | 名称 |

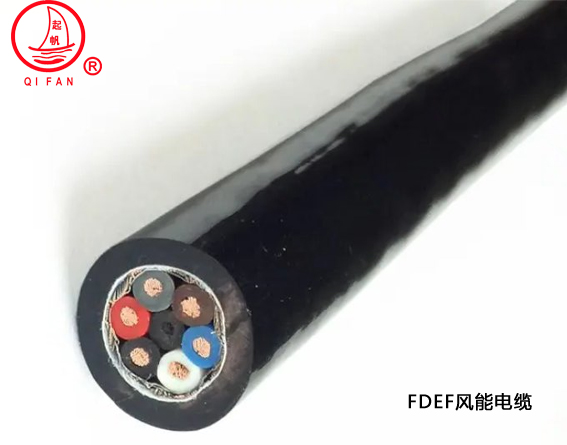

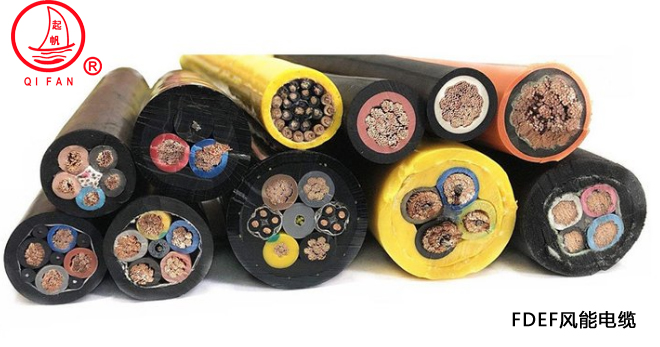

FDEF-25（-40） | 450/750V | 铜芯乙丙橡皮绝缘氯丁橡皮护套风力发电用（耐寒）耐扭曲软电缆 |
FDES-25（-40） | 450/750V | 铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐扭曲软电缆 |
FDGG-40（-55） | 0.6/1kV | 铜芯硅橡胶橡皮绝缘硅橡胶橡皮护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDGU-40（-55） | 0.6/1kV | 铜芯硅橡胶橡皮绝缘聚氨酯弹性体护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEU-40（-55） | 0.6/1kV | 铜芯乙丙橡皮绝缘聚氨酯弹性体护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEG-40（-55） | 0.6/1kV | 铜芯乙丙橡皮绝缘硅橡胶橡皮护套风力发电用耐寒（耐严寒）耐扭曲软电缆 |
FDEH-25（-40） | 0.6/1kV | 铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用（耐寒）耐扭曲软电缆 |
FDES-25(-40) | 0.6/1kV | 铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐曲绕软电缆 |
注：表格内型号代号的含义
风力发电用电缆系列代号 FD
乙丙橡皮绝缘或其他相当的合成弹性体绝缘 E
硅橡胶橡皮或其相当混合物绝缘 G
硅橡胶橡皮或其相当混合物护套 G
聚氨酯弹性体护套(TPU) U
注：TPU是Thermoplastic Urethane的简称,采用该材料的护套比普通玻璃纤维、橡胶，在相同情况下具有更优异的张力、拉力、强韧和耐老化的性能，同时，TPU还是一种成熟的环保材料。TPU外套能够在极端条件下完好地保护导体，从而克服了普通风能软电缆在极端酷寒条件下所暴露的弊端。
氯磺化聚乙烯橡皮或其他相当的合成弹性体护套 H
氯丁橡皮或其他相当的合成弹性体护套 F
热塑性弹性体护套 S
适应的较低环境温度： 普通型：-25℃，耐寒型：-40℃，耐严寒型：-55℃

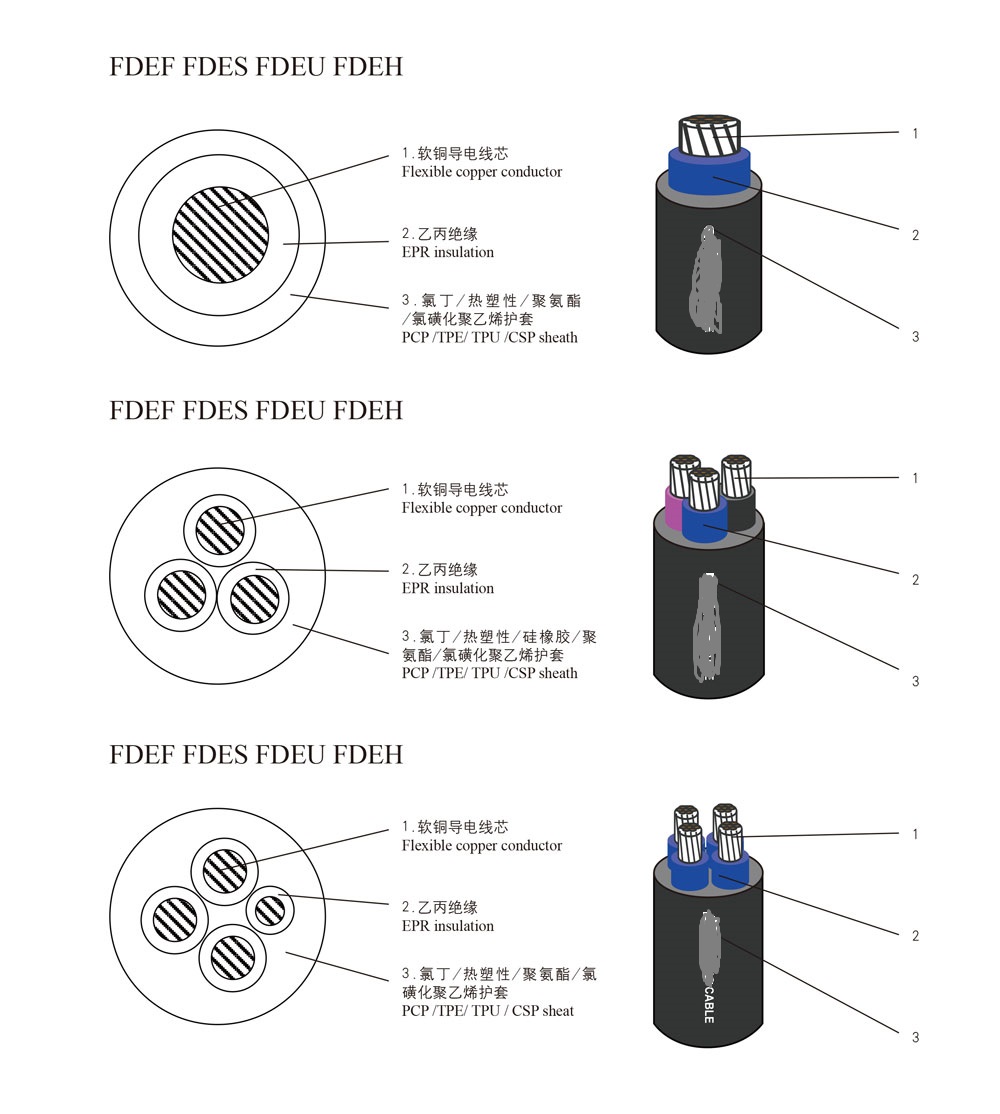

四、风能电缆结构（1芯、3芯、多芯）
1、导体：采用软铜导电线芯；
2、绝缘：采用乙丙绝缘
3、护套：采用氯丁/热塑性/聚氨酯/氯磺化聚乙烯护套
风能电缆线芯规格
型号 | 额定电压 | 芯数 | 标称截面 mm2 |
FDEF-25（-40） FDES-25（-40） FDGG-40（-55） FDGU-40（-55） FDEU-40（-55） FDEG-40（-55） FDEH-25（-40） FDES-25(-40) | 450/750V 0.6/1kV | 1 | 1.5～400 |
2 | 1～25 | ||
3 | 1～300 | ||
3 1 | 4～185 | ||
4 | 1～300 | ||
5 | 1～25 | ||
6～36 | 1.5～4 | ||
1.8/3kV | 1 | 10～400 | |
3 | 10～240 |
风能电缆弯曲半径：不小于6倍的电缆外径
风能电缆导体最高工作温度：90℃
风能电缆额定电压U0/U分别为：450/750V、0.6/1kV、1.8/3kV
风能电缆的最大扭转角度：180°/m
